環境感測器微型模組
- 世界最小、最薄、專利領先的PM2.5/PM1粉塵微粒、VOC氣體 & 氣壓感測器

DataSheets: 下載

研能科技運用其全球領先的專利技術,開發了一系列氣泵驅動的環境空氣污染Air Sensor感測器模組。藉由客製化的 CurieJet® 微型氣泵之“Core Module“,氣泵主動及時引氣,使空氣檢測儀器快速反應,由於體積極小,甚至可能整合到智能手機或手錶內。我們每日吸入1萬公升以上的空氣,但是90%的人吸入的空氣已經被嚴重污染,這導致全球每年有7百萬人因此死亡,這說明了為何及時檢測個人吸入空氣的品質有多重要。 更多參考資料

空氣污染主要有粒狀污染物(Particulate matters)粉塵微粒,與氣狀污染物(Gaseous pollutant)二種類型。 粒狀污染物(Particulate Matters)PM粉塵污染量測有PM2.5、PM10 與 PM1.0等細懸浮微粒顆粒物灰塵指標。氣狀污染物污染量測VOCs(Volatile Organic Compounds) 揮發性有害氣體、甲醛(HCHO/ CH2O) 及其他致癌物的濃度。

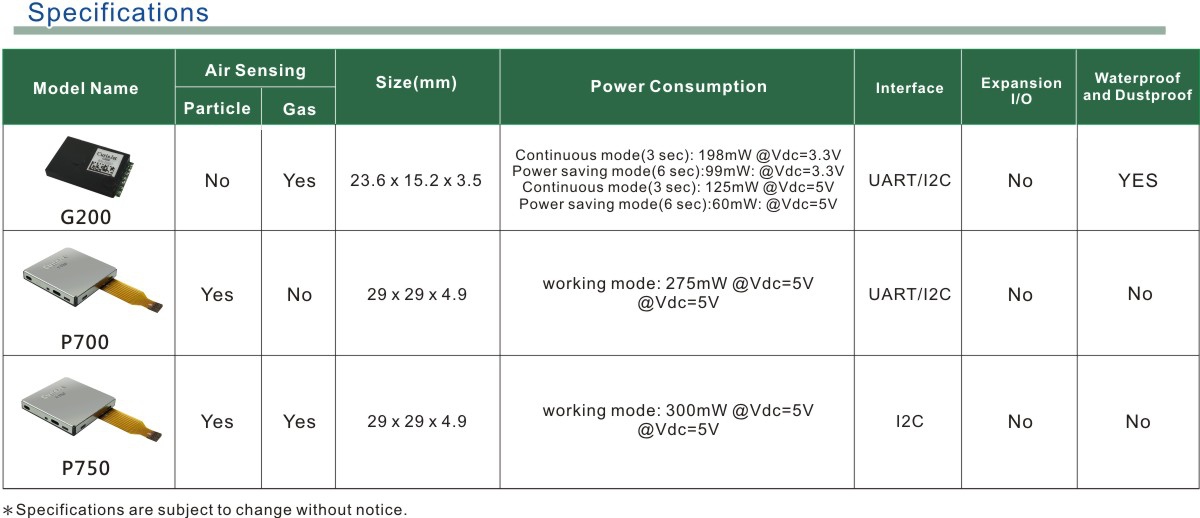

G200

G200氣體感測器模組(Gas Sensor Module)整合內建了可量測VOC指數與大氣壓力之BME680環境感測器,並客製設計氣泵、空氣腔室與MCU。G200尺寸極小,只有23.6 x 15.2 x 3.5 mm。G200還具有防水/防塵設計。若有需求,我們亦可為各式氣體感測器設計新款的空氣感測器模組。

P700

P700粉塵微粒鐳射感測器模組(Dust/Particle Sensor Module)運用鐳射並搭配米氏散射原理,去量測大氣中的PM2.5,PM10甚至PM1.0懸浮微粒與灰塵。 他採用客製化設計的氣泵、空氣腔室與MCU,尺寸極小,只有29 x 29 x 4.9 mm,為世界上最小的光學式鐳射PM2.5 微粒感測器,只有業界1/4體積。

P750

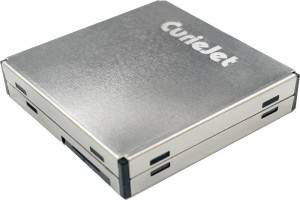

CurieJet® P750 是世界最小、最薄、專利領先的多合一空氣品質環境感測器模組,尺寸極小,只有29 x 29 x 4.9 mm,僅有業界1/16體積。運用鐳射並搭配米氏散射原理,去量測大氣中的PM2.5、PM10甚至PM1.0懸浮微粒與灰塵。P750還整合內建了BME680環境感測器,可量測VOC氣體、顯示通風狀態,並可感測氣壓數值,應用於天氣預報的晴雨表或估算海拔高度差異。也可偵測乙醇(Ethanol),成為酒精濃度感應器,或用於酒駕監測警示系統。

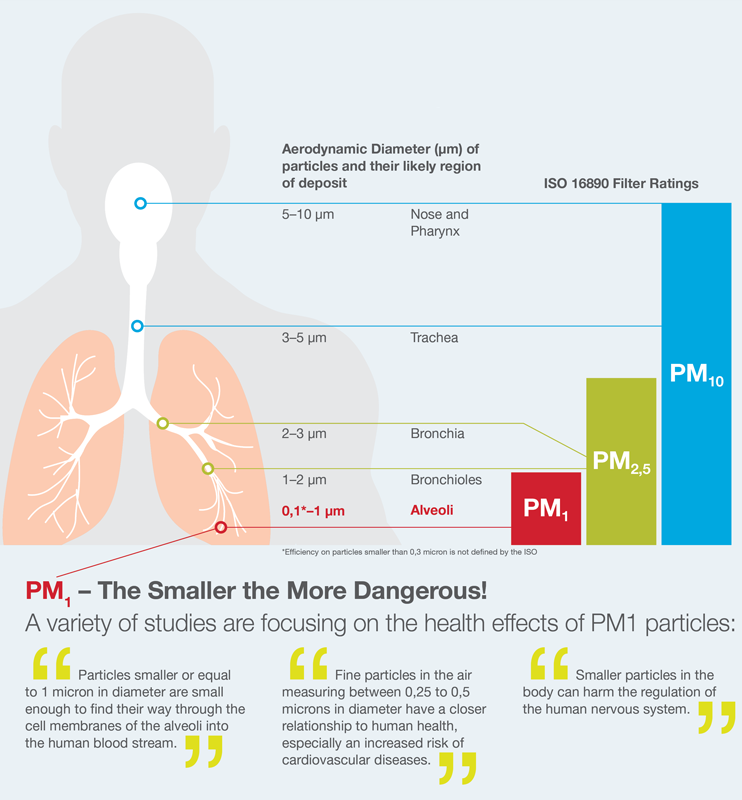

粒狀污染物(Particulate Matters)PM粉塵污染量測有PM2.5、PM10與PM1等指標。 由於空氣過濾行業ISO 16890新標準的通過,要求過濾器的效率由顆粒物的分級PM1、PM2.5、PM10來決定。基於顆粒沉積在人體肺部的位置,顆粒越輕越小,它在空氣中停留的時間就越長。現在大家已經在關注COVID-19新冠肺炎病毒經由空氣汙染氣溶膠傳播,超細懸浮微粒PM1粒徑比PM2.5更小,卻占了PM2.5細懸浮微粒大約7成的比率,對人體的危害更大,並影響大氣能見度。因此,現在不只PM2.5與PM10,空氣品質偵測器、空氣清淨機勢必需將PM1納入指標
( PM1比PM2.5危害更深)

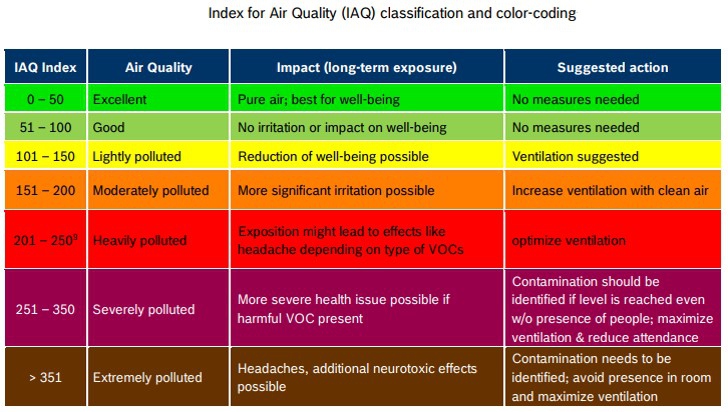

CurieJet® P750可偵測的氣體包括眾多來源的揮發性有機化合物 (VOC),如油漆 (如甲醛)、亮漆、脫漆劑、清潔劑、家具、辦公室設備、膠水、黏著劑和酒精。IAQ (Index for Air Quality)提供0~500的數值,可以視為VOC指數(VOC Index),以反映有害氣體污染程度(TVOC Level),並以color-coding提醒不同的VOC Index汙染風險。

若有需求,也可另外提供以ppm為單位的VOC數值。此VOC數值是breath-VOC (b-VOC),代表由人類呼出氣體中最重要的化合物。


更多參考資料

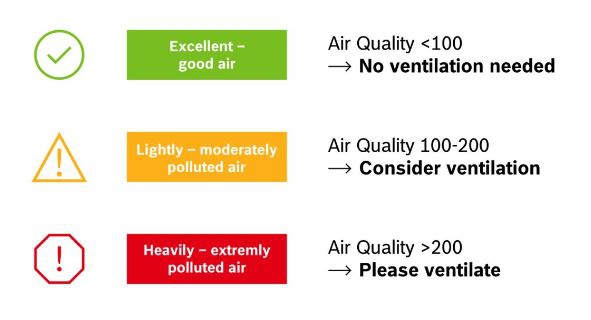

病毒感染的主要途徑是通過人的呼氣。為了降低感染 COVID-19 的風險,將呼出氣體的室內濃度保持在盡可能低的水平是很重要的。 CurieJet® P750集成了BME680感測器,可檢測人類呼出的氣體,並輸出空氣品質指數(IAQ)。IAQ(Index for Air Quality)指數顯示通風狀態。 當IAQ小於100時,不需要改善通風。IAQ為100-200時,可考慮通風。當IAQ大於200時,應該改善通風。
https://www.bosch-sensortec.com/q-templatereplacement/newsdetail/how-sensing-solutions-help-to-fight-against-covid-2.html

若有需求,也可提供eCO2 (CO2 equivalents) 的ppm數值。這是由人的呼出氣中VOCs和CO2之間的平均相關性得出,也可當作另一種通風指標。 請注意,eCO2 (CO2 equivalents) 並不是CO2值。

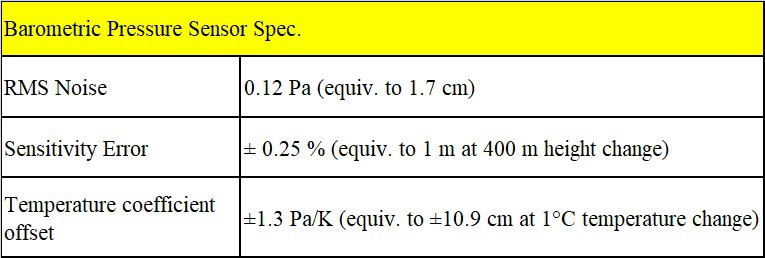

CurieJet®P750是高集成度的環境監測模組,還可運用其內建的氣壓感測器,用來設計天氣預報的晴雨表。或是以此算出海拔高度差異,輕易整合提供裝置之垂直升降高度差變化資訊。

當應用於行車系統時,可以此算出海拔高度差異,輕易整合提供車輛行駛之坡度、爬坡高度、上坡高度&下坡高度資訊。氣壓感測器資訊可以修正GPS導航裝置,讓3D定位更加精準,例如可修正高架橋裡GPS因為無法判斷車輛在橋上還是橋下造成的錯誤。

CurieJet® P750內建BME680感測器,也可偵測乙醇(Ethanol)。因此也可設計成為酒精濃度感應器,或用於酒駕監測警示系統。甚至也可能讀取駕駛呼出的氣體中檢測酒精濃度,應用於防酒駕檢測系統安全計畫(DADSS, Driver Alcohol Detection System for Safety)

特點

  • 最小、最薄的粉塵微粒、VOC氣體&氣壓感測器
  • 全球唯一專利技術,內建氣泵引氣
  • 超低功耗
  • 壽命長
  • 安靜
  • 抗電磁干擾
  • 防水/防塵(G200空氣感測器模組適用)

效益

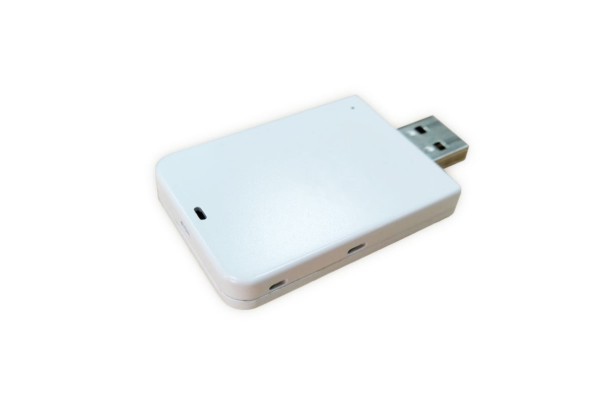

(產品1) USB供電空氣品質偵測器

CurieJet® 感測器由於集成度高,很容易整合USB介面,並由USB供電,設計成USB Dongle空氣監測器,成為空氣清淨機、空調或新風機內用戶可自行抽換的部件。 由於是分離式,當USB空氣監測器壽命到期後新購置換即可,不需維修整台空氣清淨機、空調或新風機,節省極大維護費用,並發揚環保耗材經濟的理念。

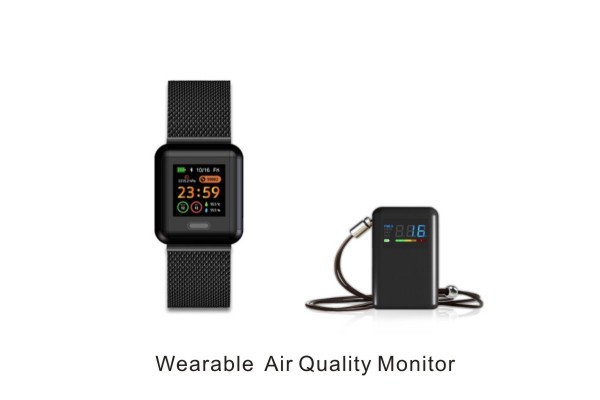

(產品2) 穿戴式空氣品質偵測器

CurieJet® 感測器可主動泵吸引氣,且尺寸極小、功耗低,使空氣品質偵測器產品趨勢由固定式、桌上型,演變為可攜式,甚至成為穿戴式空氣品質偵測器,並可整合智能手錶、手環、項鍊、胸針、衣領夾,以至各式室內/戶外AIOT或複合式產品內。

(產品3) 智能淨化空氣品質偵測器

CurieJet® 感測器由於尺寸極小,功耗低,應用於空氣清淨機/空調/新風機時,可以設計成空氣品質檢測儀或整合於遙控器內。 如此可即時量測出使用者吸入空氣的品質,並智能連動空氣清淨機/空調/新風機

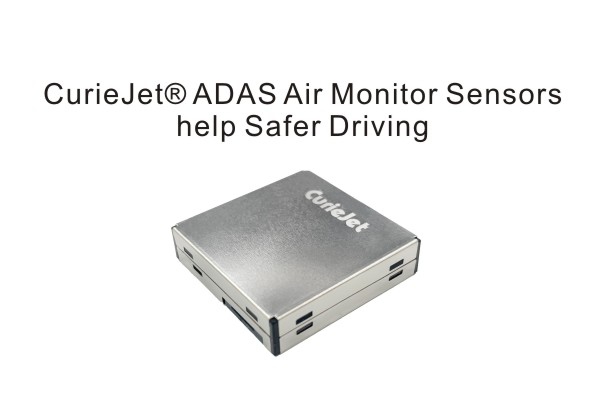

(產品4) 車內空污防治平台

空氣感測應用

  • 個人隨身PM2.5/PM10/IAQ/TVOC/VOCs/eCO2/CO2 移動式空氣品質監測器/氣體偵測器/空氣盒子/霾表/感知器/微型測站,亦可整合GPS、NB-IOT等AI民生公共物聯網功能
  • 空氣監測USB Adapter(適配器) ,使用任何USB外接電源,例如手機、平板、筆記型電腦、行動電源、車內USB電源、數位看板顯示器(媒體播放機、觸控一體機)、電視機、電子白板、智能屏幕(Smart Display) 可於裝置設計顯示,或內建BLE藍芽模組於手機APP顯示
  • 手機、手機殼、平板/筆記型電腦內建空氣監測模組
  • 智能手錶、智能手環、健身追踪器、GPS定位追踪器內建空氣監測模組
  • 穿戴式裝置,例如智能口罩、智能衣、智能紡織、智能皮帶、智能項鍊、智能胸針、包袋夾扣、手鐲,並以手機APP顯示
  • 可攜式裝置,例如移動行動電源、藍芽喇叭、智能音箱,可於裝置設計顯示,或內建BLE藍芽模組於手機APP顯示
  • 嬰兒監視器/嬰兒車內建空氣品質智控器偵測
  • 個人/車用空氣清淨機內建空氣監測模組感應器

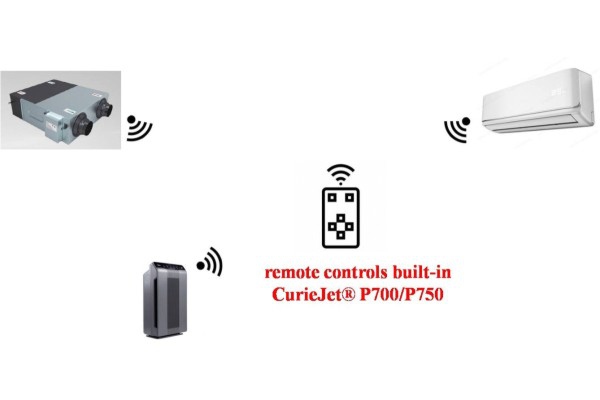

  • 智能遙控器內建P750空氣監測模組,可偵測空氣品質並與落地型空氣清淨機/冷暖空調/新風機智能聯動智控
  • 穿戴式隨身負離子空氣清淨器
  • 電子鼻、氣味量測儀、氣體分析儀、酒測機、呼氣測醉器
  • 溫濕度計、塵埃粒子計數器(Particle Counter)
  • IOT物聯網、智能城市、智能建築與智能工廠,例如公眾空氣品質測器、智能路燈、智慧共桿、5G智慧桿、環境檢測、安全監視攝像機,HVAC暖通空調
  • SCADA(數據採集與監控系統)Supervisory Control And Data Acquisition
  • 數位大氣壓力量測
  • 無人機Unmanned Aerial Vehicle (UAV)空域空氣品質監控 & 氣壓高度感測
  • 空氣淨化機器人、吸塵器灰塵傳感器

DataSheets: 下載

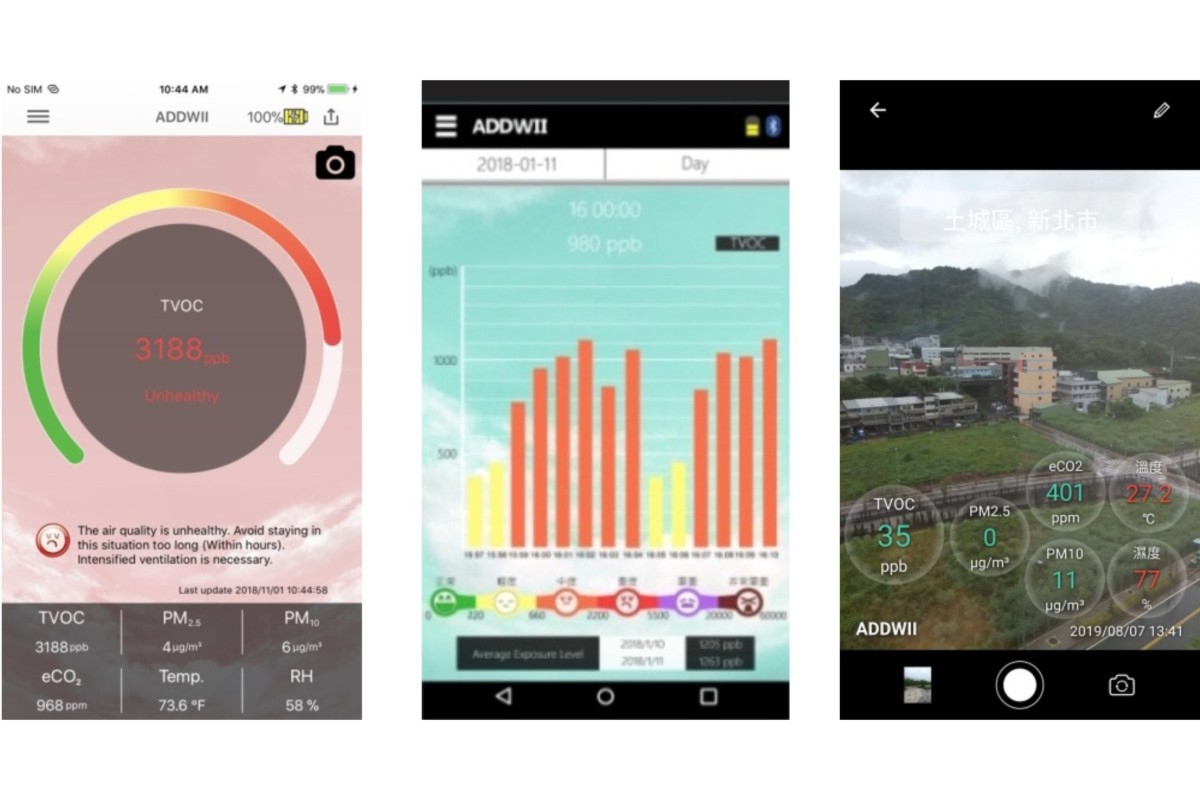

ADDWII® APP

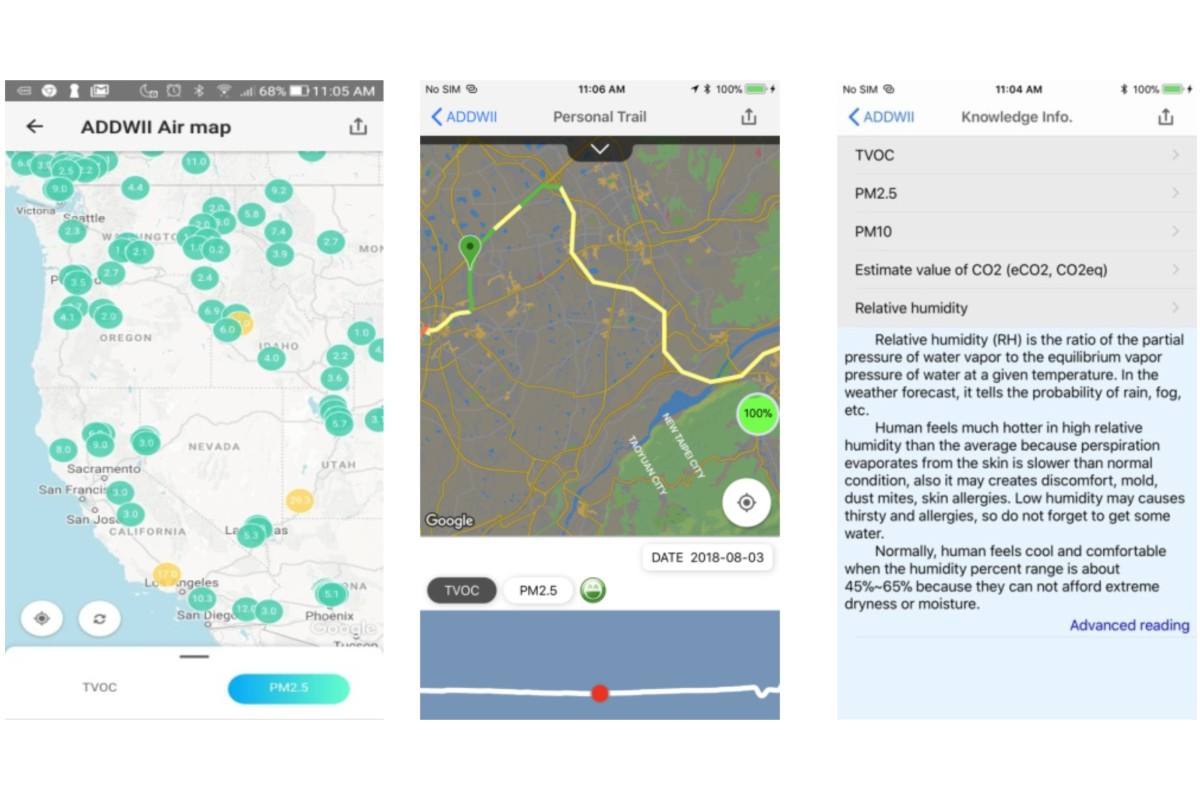

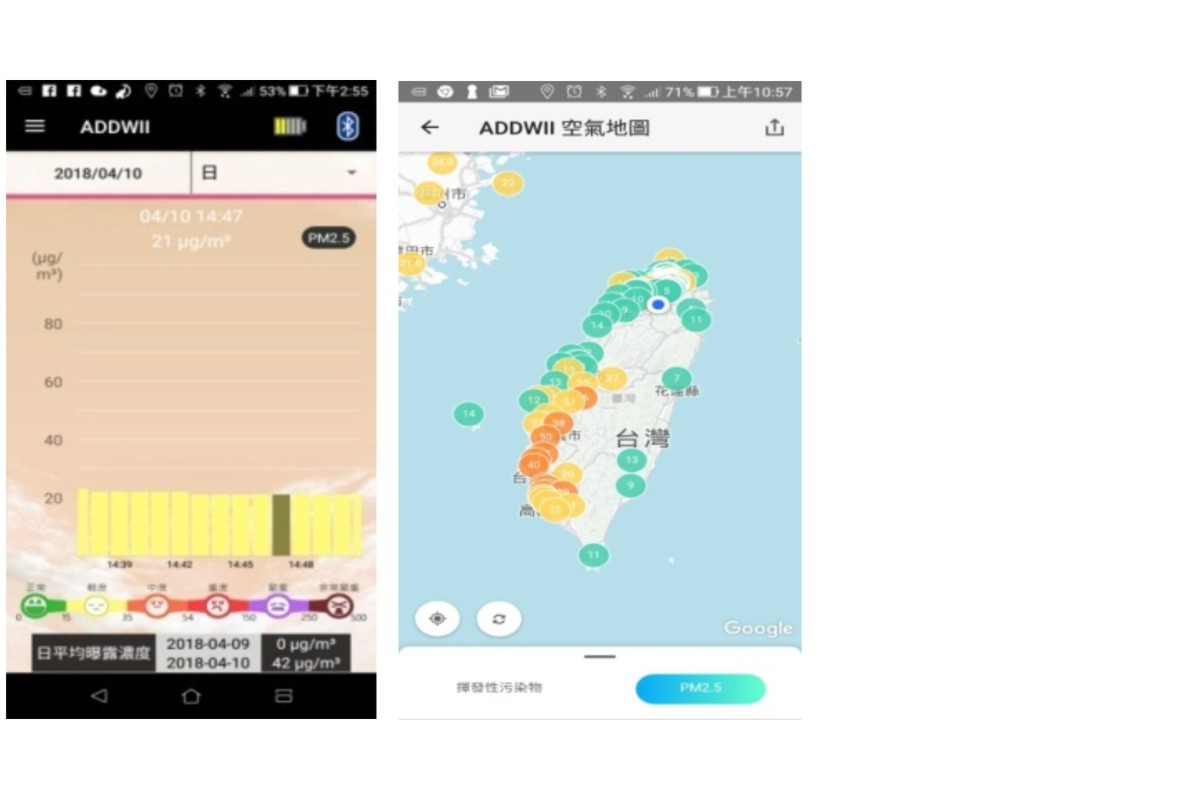

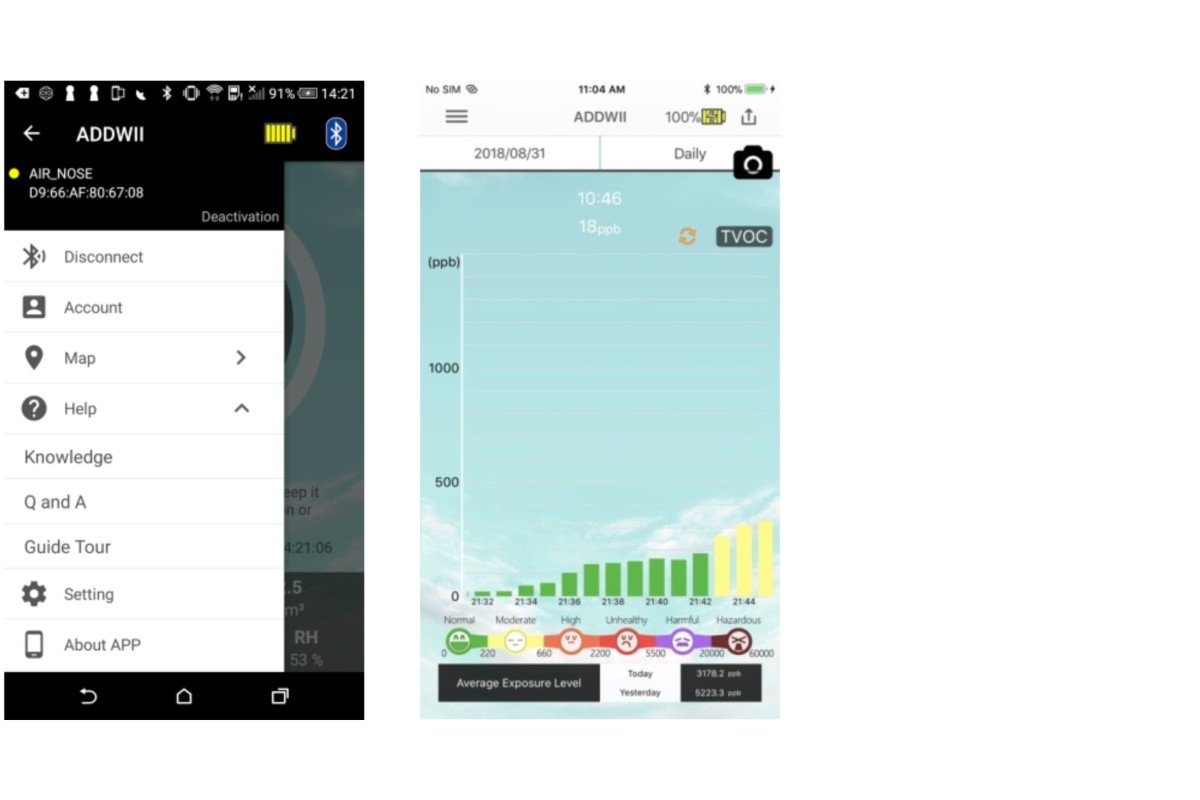

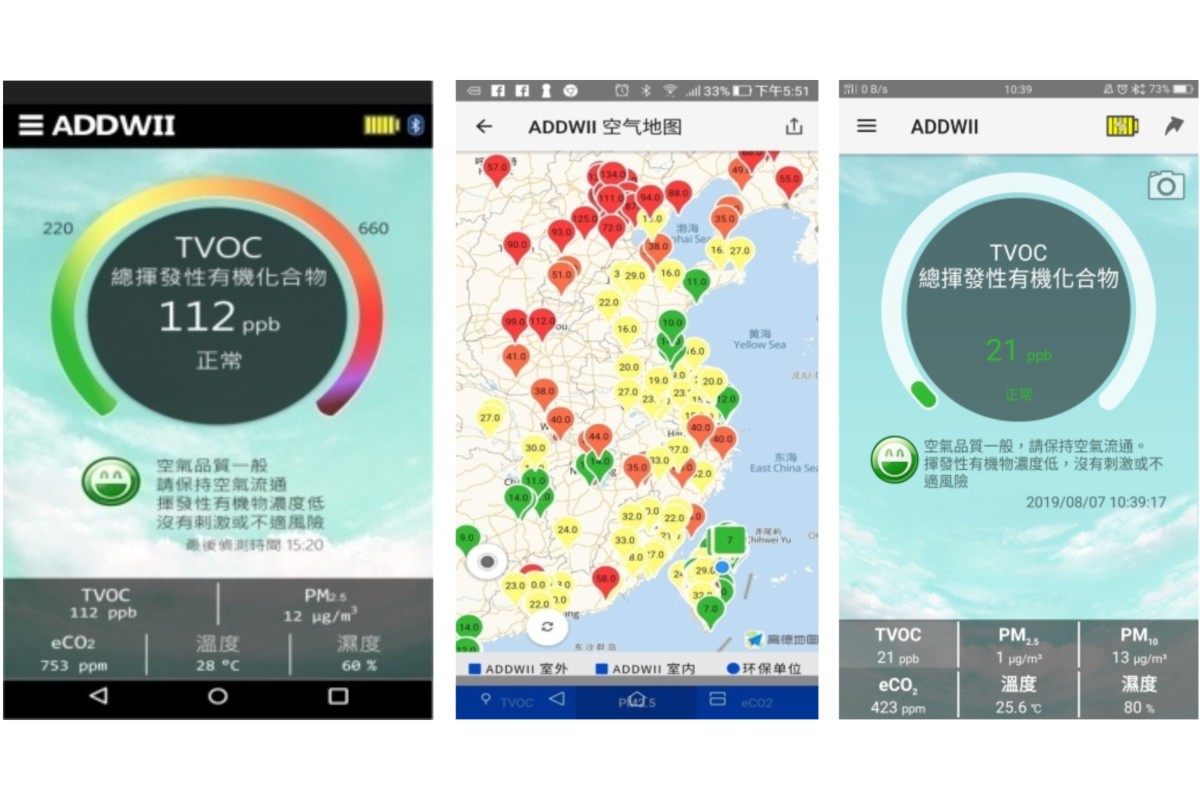

ADDWII APP 可以被授權提供多種功能,例如空氣品質數值、直方圖、現場空氣品質拍照、空氣地圖、個人軌跡圖、知識庫、帳號,等等。終端產品因而可藉由人工智慧與雲端成為物聯網(IOT)與人工智慧物聯網(AIOT)裝置。

G200
P700
P750

歡迎加入CurieJet® 空氣品質監測FaceBook社團: 點此加入

關於我們

CurieJet®為研能科技發展壓電微流體產品之品牌,我們已申請了1,600多件MicroPump與相關技術的專利,大部分是發明專利。 CurieJet Website
